Etapas de instalação do gabinete de rede: um tutorial detalhado do zero

Em data centers e ambientes de escritório, armários de rede são instalações essenciais para armazenar e proteger servidores, roteadores, switches e outros equipamentos de rede. Um gabinete de rede instalado e configurado corretamente pode não apenas organizar e gerenciar equipamentos com eficácia, mas também melhorar a segurança do equipamento e a dissipação de calor. Para muitos profissionais de TI e administradores de equipamentos, entender como instalar corretamente um gabinete de rede é crucial.
Este artigo irá guiá-lo através do processo de instalação do gabinete de rede, ajudando você a concluir a instalação do zero com êxito.

1. Preparação
Antes de iniciar a instalação do gabinete de rede, são necessários alguns trabalhos preparatórios para garantir um processo de instalação tranquilo:

(1) Escolhendo o tipo de gabinete correto
Escolher o gabinete de rede correto é crucial antes da instalação. Existem dois tipos principais de gabinetes de rede comumente encontrados no mercado: gabinetes de chão e gabinetes de parede.

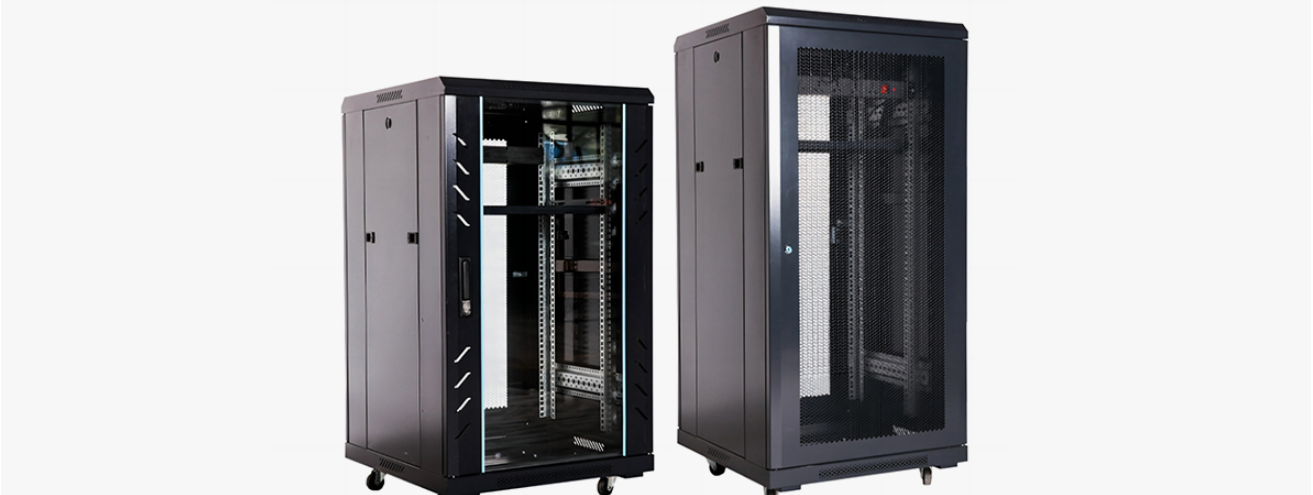

Armários de chão: Adequados para equipamentos maiores e configurações de rede que exigem mais espaço. Geralmente vêm com racks ajustáveis ​​e são indicados para situações com maior altura e mais equipamentos.

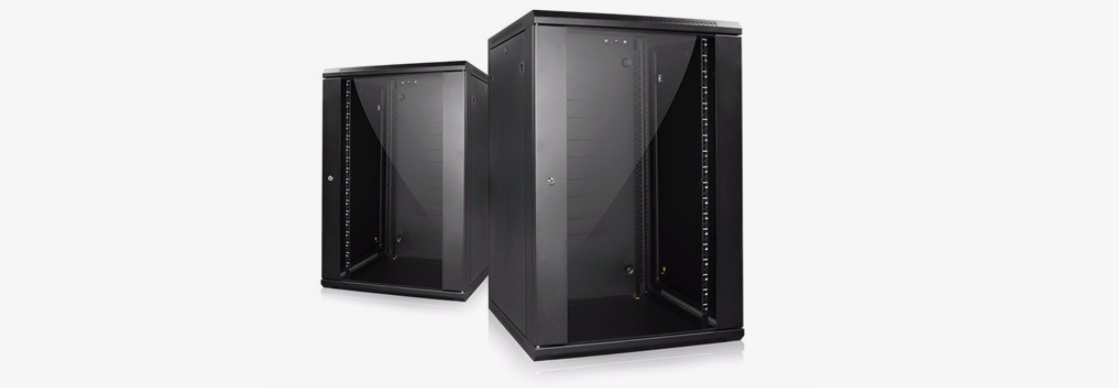

Armários de parede: Indicados para pequenos escritórios ou locais com espaço limitado, geralmente utilizados para armazenar uma pequena quantidade de dispositivos, como pequenos roteadores e switches.

(2) Determinando a colocação do gabinete
Ao escolher a localização do gabinete, os seguintes fatores devem ser considerados:
Espaço suficiente:  Deve ser deixado espaço suficiente ao redor do gabinete para futuras adições ou manutenção de equipamentos.
Circulação de ar: Garanta circulação de ar suficiente ao redor do gabinete para evitar o superaquecimento do equipamento.
Acesso à energia: O gabinete deve estar próximo a uma tomada elétrica para fornecer uma fonte de alimentação estável para o equipamento.
Distribuição de peso: Durante a instalação considere a capacidade de carga do gabinete e a distribuição de peso do equipamento para evitar pressões desnecessárias no piso.

(3) Ferramentas e materiais necessários
Chave de fenda, chave inglesa: Utilizada para fixação do gabinete e equipamentos.
Nível: Para garantir a posição vertical ou horizontal do gabinete.
Furadeira elétrica: Utilizada para fazer furos, principalmente na instalação de armários de parede.
Parafusos de montagem do gabinete e acessórios de fixação: Prepare os parafusos e acessórios de acordo com o modelo do gabinete.

2. Gabinete de Rede Etapas de instalação
(1) Inspecione a embalagem e os componentes do gabinete
Antes de iniciar a instalação, verifique primeiro a embalagem do gabinete e todos os componentes para garantir que todas as peças estejam completas e para evitar omissões durante o processo de instalação. O gabinete geralmente consiste em várias partes, incluindo a estrutura do gabinete, portas, painéis laterais, painel traseiro, racks e pés de suporte. Consulte o manual de instruções para confirmar a sequência de montagem de cada peça.

(2) Instalando a Estrutura do Gabinete
A instalação da estrutura do gabinete é a etapa mais importante de todo o processo de instalação. Dependendo do tipo de gabinete, a estrutura pode ser de base única ou ter pés de apoio. Geralmente, a sequência de montagem da moldura é a seguinte:
Primeiro, conecte a base aos montantes, garantindo que cada coluna de suporte esteja firmemente fixada à base. Podem ser usados ​​parafusos para fixar cada ponto de conexão para garantir a estabilidade do gabinete.
Use um nível de bolha para verificar se o gabinete está nivelado. Certifique-se de que a estrutura do gabinete esteja colocada horizontalmente no chão.
Se for um gabinete de piso, os pés de apoio podem ser instalados primeiro e depois verificar se o ajuste dos pés de apoio é adequado para garantir a estabilidade do gabinete.

(3) Instalação dos painéis laterais e painel traseiro
Em seguida, instale os painéis laterais e o painel traseiro do gabinete. Os painéis laterais e o painel traseiro fornecem proteção adicional ao gabinete e evitam interferências externas.
Conecte os painéis laterais à estrutura do gabinete. Coloque um lado primeiro, garantindo que esteja alinhado antes de fixá-lo com parafusos.
Se o gabinete possuir painel traseiro, fixe o painel traseiro de maneira semelhante, garantindo a segurança dos pontos de fixação.

(4) Instalação de painéis de portas e fechaduras
Os painéis das portas do gabinete são geralmente divididos em portas frontais e traseiras. A porta frontal costuma ser transparente para facilitar a observação do equipamento dentro do gabinete, enquanto a porta traseira pode ser de metal ou vidro.
Fixe as portas dianteiras e traseiras às dobradiças, garantindo que as portas abram e fechem suavemente.
Se o gabinete estiver equipado com fechaduras, instale-as de acordo com as instruções e certifique-se de que a função de travamento da porta funcione corretamente.

(5) Protegendo os racks
Os racks dentro do gabinete de rede geralmente são usados para instalar servidores, switches, roteadores e outros equipamentos. Atenção especial deve ser dada à segurança da instalação do rack para garantir que o equipamento não balance durante a operação.
Ajuste a posição de instalação dos racks de acordo com a altura e largura do gabinete. Normalmente, a posição do rack pode ser ajustada para cima e para baixo para acomodar equipamentos de diferentes alturas.
Fixe o rack dentro do gabinete com parafusos para garantir sua estabilidade.

(6) Organização de equipamentos e cabos
Após a instalação da estrutura do gabinete e dos suportes do equipamento, comece a colocar os vários dispositivos no gabinete. Organize os equipamentos de forma racional de acordo com o tipo e tamanho dos dispositivos.
Instalação dos equipamentos: Coloque servidores, roteadores, switches e demais equipamentos no rack e fixe-os com parafusos. Certifique-se de que o local de instalação do equipamento não obstrua a ventilação no interior do gabinete.
Gerenciamento de cabos: Use bandejas de gerenciamento de cabos ou braçadeiras para organizar os cabos de maneira organizada e evitar emaranhados. O gerenciamento de cabos não apenas ajuda a melhorar a organização dentro do gabinete, mas também ajuda a otimizar a dissipação de calor do gabinete.

(7) Garantindo uma boa dissipação de calor
Após a instalação do equipamento, certifique-se de que o fluxo de ar dentro do gabinete esteja desobstruído. Ventiladores adicionais ou um sistema de resfriamento dedicado podem ser instalados para garantir que o equipamento mantenha uma temperatura adequada.
Instalação de ventiladores: Instale ventiladores na parte superior ou inferior do gabinete para melhorar o fluxo de ar.
Verificando as aberturas de ventilação: Certifique-se de que as aberturas de ventilação do gabinete não estejam bloqueadas por cabos ou outros objetos para garantir um fluxo de ar suave.

3. Inspeção e testes pós-instalação
(1) Verificação da estabilidade do gabinete
Após a instalação, verifique primeiro a estabilidade do gabinete, garantindo que todos os parafusos estejam apertados e que o gabinete esteja colocado de forma estável no solo.

(2) Teste de ligação do equipamento
Conecte a alimentação e ligue o equipamento, verificando se o equipamento está funcionando corretamente. Em particular, verifique se os dispositivos de rede, switches, roteadores, etc. iniciam sem problemas e se conectam à rede.

(3) Monitoramento de temperatura
Monitore a temperatura do equipamento dentro do gabinete para garantir que o sistema de refrigeração esteja funcionando corretamente. Se a temperatura dentro do gabinete for muito alta, pode ser necessário melhorar a ventilação ou instalar mais ventiladores.

(4) Organização de cabos
Verifique se os cabos estão bem organizados para evitar que a desordem excessiva afete o fluxo de ar. Tiras de gerenciamento de cabos ou abraçadeiras podem ser usadas para prender os cabos.
